Mis on Flowchart diagram?

Flowchart on diagramm, mis kujutab protsessi, süsteemi või algoritmi. Neid kasutatakse laialdaselt erinevates valdkondades, et kirjeldada, analüüsida, planeerida ja lihtsustada keerulisi protsesse. Flowchart'ides kasutatakse kujundeid (nt ristkülikud, ovaalid, rombid) sammude tähistamiseks ning nooli protsessi suuna näitamiseks. Need võivad olla lihtsad käsitsi joonistatud skeemid või keerulised arvutiga loodud diagrammid. Voojoonised on ühed levinumad skeemid maailmas ja neid kasutavad nii tehnilised kui ka mitte-tehnilised inimesed.

Kus kasutatakse Flowchart diagramme?

  • Plokkskeem on algoritmi pildiline esitus, mis suurendab programmi loetavust.
  • Keerukaid programme saab plokkskeemi abil lihtsal viisil kujutada.
  • See aitab meeskonnaliikmetel paremini protsessist aru saada ning koguda andmeid, tuvastada probleeme, arendada tarkvara jne.
  • Plokkskeem on sageli esmane samm uue protsessi kujundamisel või lisafunktsioonide lisamisel.
  • Plokkskeemide joonistamine ja jagamine teeb suhtluse teiste inimestega lihtsamaks.

    Millal kasutada Flowchart diagramme?

  • Neid kasutatakse eelkõige projektide arendamisel. Kuna plokkskeem on oluline samm projektide kujunduse visuaalseks esitamiseks, eelistavad paljud seda meetodit.
  • Protsessi plokkskeemi koostamisel saab programmeerija aru, millised protsessi osad on mittevajalikud. Seega kasutatakse plokkskeeme selleks, et eraldada loogiliselt olulised osad tarbetutest.
  • Kuna plokkskeemide koostamise reeglid ja protseduurid on universaalsed, toimib plokkskeem suhtluskanalina kõigile projekti liikmetele, võimaldades paremat arusaamist.
  • Protsessi optimeerimine muutub plokkskeemi abil lihtsamaks. Plokkskeemi kasutamine aitab parandada koodi tõhusust.

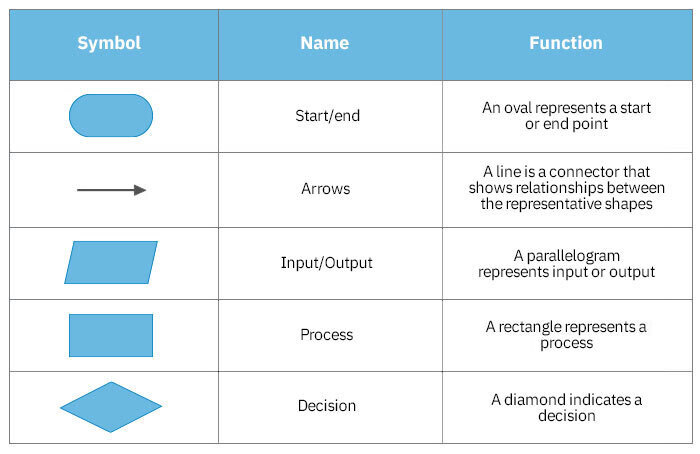

    Flowchart diagrammi peamised sümbolid

    big bang skeem

    Arrow (nool): Näitab protsessi tööjärjekorda. Joon, mis tuleb ühest sümbolist ja osutab teisele. Noolepead lisatakse, kui voog ei ole standardne ülalt alla, vasakult paremale.

    Terminal (ovaal): Näitab programmi või alamprotsessi algust ja lõppu. Esindatud staadioni ovaalse või ümardatud ristkülikuna. Tavaliselt sisaldavad need sõna "Start" või "End" või muud fraasi, mis näitab protsessi algust või lõppu.

    Process (ristkülik): Esindab toimingute kogumit, mis muudab andmete väärtust, vormi või asukohta. Esindatud ristkülikuna.

    decision (teemant): Näitab tingimuslikku toimingut, mis määrab, kumma kahest teest programm valib. Toiming on tavaliselt jah/ei-küsimus või tõene/väär test.

    input/output (rööpkülik): Näitab andmete sisestamise ja väljastamise protsessi, nagu andmete sisestamine või tulemuste kuvamine. Esindatud rombikujulisena.

    Bitcoin Flowchart näide

  • Bitcoin Flowchart
